КАТАЛОГ » Клапаны регулирующие » Клапаны трехходовые линейные большие Honeywell » 10259 Honeywell, V5050A1181 Клапан трехходовой линейный смесительный фланцевый, PN25, DN50, Kvs 40.0, 20мм, 2…220 °C

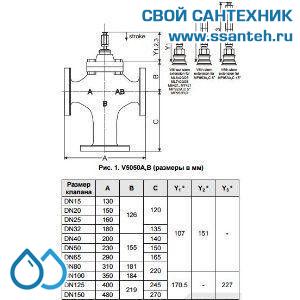

Трехходовой смесительный клапан V5050A1181 Honeywell

фланцевый с одинарным седлом используется для непрерывного регулирования горячей или охлажденной воды, пара.

ПРИМЕНЕНИЕ


Клапаны V5050A Honeywell используются в отопительных и вентиляционных системах, в системах кондиционирования воздуха. Они специально разработаны для систем с большим перепадом давления (системы центрального отопления) и управляются при помощи электроприводов Honeywell


ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

МОНТАЖ И ЭКСПЛУАТАЦИЯ

- Не устанавливайте клапан V5329A со штоком, расположенным ниже горизонтали.
- Направление потока жидкости должно соответствовать стрелке на корпусе клапана.
- Настоятельно рекомендуется установка грязевика перед клапаном.
- Подключение электроприводов не требует дополнительных соединени и переходников


Другие смесительные трехходовые клапаны V5050A Honeywell, Ру25, с ходом штока 20 мм

Модель	DN мм	Kvs	Макс. перепад давления c 600Н приводом, кПа	Макс. перепад давления с 1800Н приводом, кПа
V5050A1124	15	2.5	1000	2500
V5050A1132	15	4.0	1000	2500
V5050A1140	20	6.3	1000	2500
V5050A1157	25	10	1000	2500
V5050A1165	32	16	600	2000
V5050A1173	40	25	350	1300
V5050A1181	50	40	200	750
V5050A1199	65	63	120	500
V5050A1207	80	100	50	230

СОВМЕСТИМЫЕ ЭЛЕКТРОПРИВОДЫ HONEYWELL


Электроприводы ML6420/ML6425 Honeywell 3-pt, 20 мм, 600 Н

Модель	Напряжение / Мощность, Vac; VA	Продолжительность раб. хода, мин.	Ручное управление	Положение штока при обесточивании	Возвратная пружина
ML6420A3007	24; 4	1.0		-	-
ML6420A3072	24; 4	1.0	-	-	-
ML6420A3023	24; 6	0.5		-	-
ML6420A3015	230; 6.5	1.0		-	-
ML6420A3031	230; 6.5	0.5		-	-
ML6425A3006	24; 11	1.8		выдвиг.
ML6425B3005	24; 11	1.8		втягив.
ML6425A3014	230; 12	1.8		выдвиг.
ML6425B3021	230; 12	1.8		втягив.

Электроприводы ML7420/ML7425 Honeywell 0/2...10V=, 20 мм, 600 Н

Модель	Напряжение / Мощность, Vac; VA	Продолжительность раб. хода, мин.	Ручное управление	Положение штока при обесточивании	Возвратная пружина
ML7420A6009	24; 5	1.0		-	-
ML7420A6025	24; 5	1.0	-	-	-
ML7420A6017	24; 7	0.5		-	-
ML7425A6008	24; 12	1.8		выдвиг.
ML7425B6007	24; 12	1.8		втягив.

Электроприводы ML6421 Honeywell 3-pt, 20 мм, 1800 Н

Модель	Напряжение/Мощность, Vac; VA	Ход штока, мм	Продолжительность рабочего хода, мин.
ML6421A3005	24; 11	20	1.9
ML6421A3013	230; 11	20	1.9

Электроприводы ML7421 Honeywell 0/2...10V=, 20 мм, 1800 Н

Модель	Ход штока, мм	Продолжительность рабочего хода, мин.
ML7421A3004	20	1.9

Пневматический привод МР953 Honeywell


Программа подбора клапанов и приводов HONEYWELL


ЗАПАСНЫЕ ЧАСТИ

R43176755-004|Ремонтный комплект для замены уплотнений штока клапана

Дополнительно, вам может потребоваться:



Наш словарь:

Обратный клапан - предохранительное устройство, позволяющее пропускать поток воды только в нужном направлении. Клапан предотвращает обратный поток воды в трубопроводе в случае резкого падения давления в нем.
